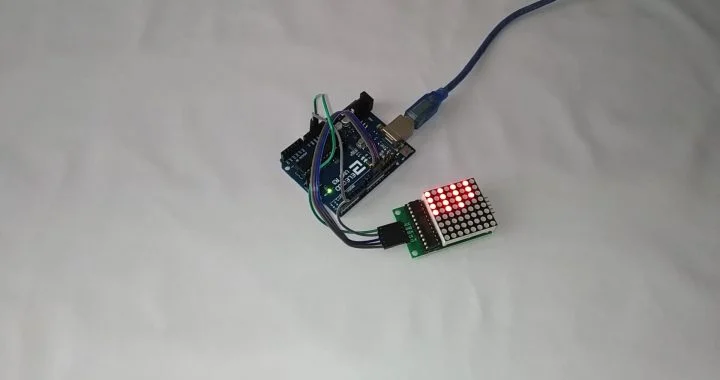

Bienvenidos a un nuevo proyecto con Arduino, en este proyecto veremos como podemos crear una matriz LED automática con Arduino, la cual programaremos para que realice distintas animaciones, además, hablaremos de los diferentes materiales empleados en su construcción, se mostrará un esquema de conexiones y finalmente podréis encontrar el código para poder programar la matriz de LED de forma automática.
Tabla de contenidos
Materiales empleados para la realización del proyecto
A continuación veremos los diferentes materiales que se van a utilizar para realizar nuestra matriz LED automática con Arduino y una breve descripción de los mismos. Además, para todos aquellos que estén interesados en realizar el proyecto, pueden pinchar en las imágenes y os llevará a una web donde poder adquirir dichos materiales.
Placa de Arduino UNO: Es el cerebro de nuestro proyecto, encargada de controlar todos los procesos del mismo mediante el código que encontrarás más adelante.
Matriz LED: Como su propio nombre indica, se trata de una matriz la cual podremos iluminar como nosotros queramos mediante el uso de un pequeño controlador que lleva incorporada.
Protoboard: Tabla con orificios (pines) la cual está conectada internamente y usaremos para realizar nuestras conexiones para el proyecto.
Cables con pines: Estos cables tienen unos pines (macho o hembra) los cuales nos permitirán hacer las conexiones entre los diferentes elementos ya mencionados.
Componentes necesarios para el proyecto
Kit iniciación ArduinoESUS |
Placa Arduino UnoESUS |
Cables Macho HembraESUS |
ProtoboardESUS |
Matriz LED 8x8ESUS |
Video explicación paso a paso del proyecto
Si lo que buscas es ver de una forma mucho más detallada de como realizar este proyecto desde el inicio hasta el final y una explicación del código, a continuación se muestra el video con dicho contenido, mucho mas visual y fácil de comprender. Y recuerda, si te gusta esta clase de contenido, no olvides suscribirte 😉

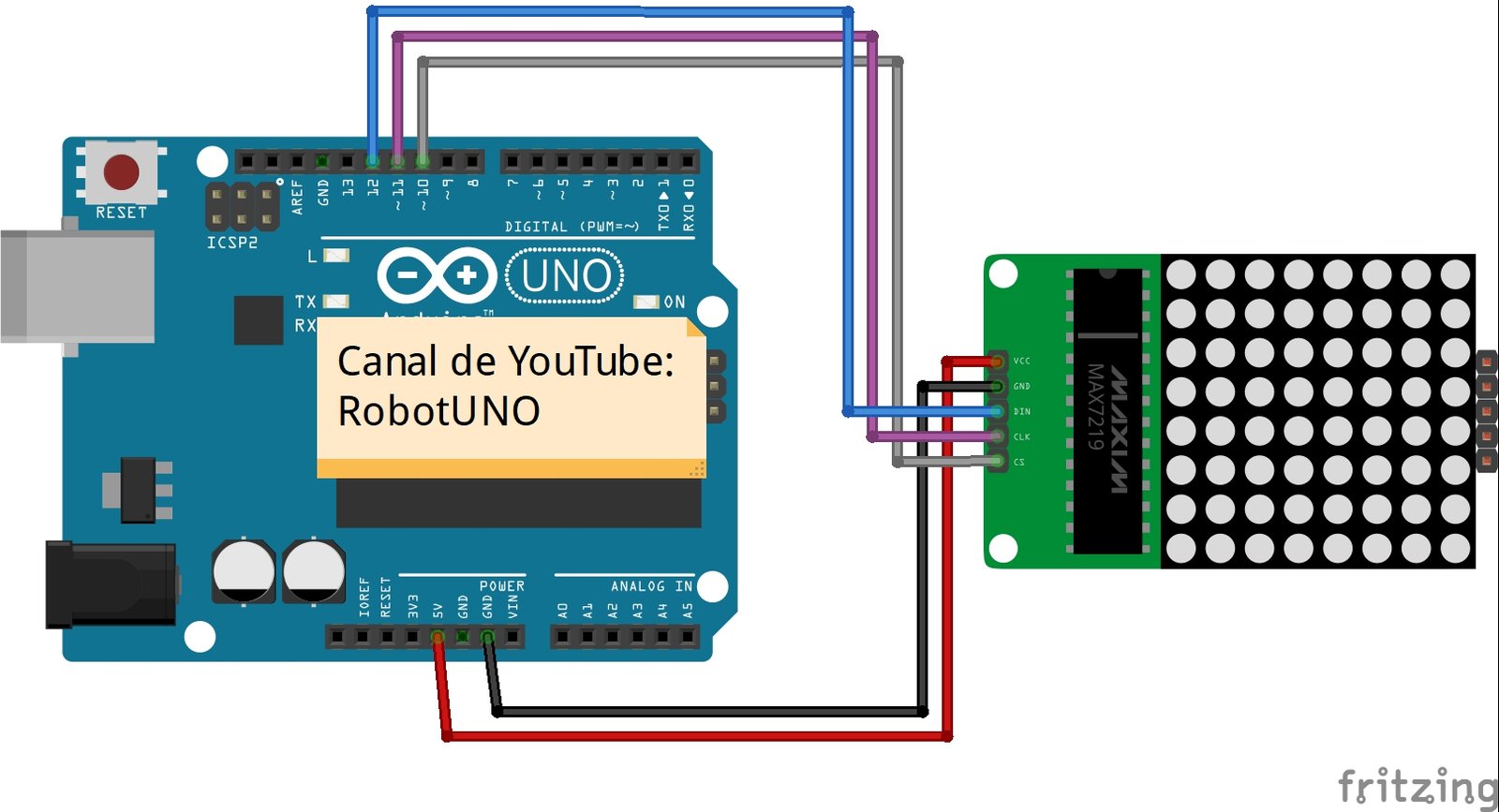

Esquema de conexiones Arduino para la construcción de la matriz LED automática
Una de las partes más importantes a la hora de realizar nuestro montaje de la matriz LED pasa por conectar correctamente los diferentes elementos. Con el fin de evitar errores de montaje o conexiones erróneas, a continuación te dejamos el esquema de conexiones empleado para este proyecto, con este esquema de conexiones es posible usar el código que puedes encontrar al final del post sin necesidad de hacer ninguna modificación.
Código de Arduino para la programación de la matriz LED automática
A continuación se muestra el código de programación desarrollado específicamente para este proyecto. Los pines que puedes encontrar en el código son los mismos que encontrarás en el esquema de conexiones previamente mostrado.
Si quieres una explicación más detallada de las diferentes partes del código empleado para programar la matriz LED y de su funcionamiento, te recomiendo que te veas el video que te hemos dejado más arriba.
Si tienes dudas sobre cómo usar o instalar el entorno de programación empleado para Arduino, te dejamos un link de comó descargar el IDE de Arduino
//Canal de YouTube -> Robot UNO //Matriz LED automática con Arduino #include "LedControl.h" LedControl lc=LedControl(12,10,11,1); void setup() { lc.shutdown(0,false); /* Set the brightness to a medium values */ lc.setIntensity(0,8); /* and clear the display */ lc.clearDisplay(0); } void loop() { int filas, col; for(filas=0;filas<8;filas++) { for(col=0;col<8;col++) { lc.setLed(0,filas,col,true); delay(100); } } for(col=0;col<8;col++){ for(filas=0;filas<8;filas++){ lc.setLed(0,filas,col,false); delay(100); } } for(filas=0;filas<8;filas++) { for(col=0;col<8;col=col+2) { lc.setLed(0,filas,col,true); delay(100); } } for(col=0;col<8;col++){ for(filas=0;filas<8;filas=filas+2){ lc.setLed(0,filas,col,false); delay(100); } } }
hola sabes que copie la programacion pero me tira error en la parte de #include "LedControl.h" me dice stay /302 in program. no se que hacer y es primera vez que hago esto porque es para un trabajo para el colegio, por si me pudieras ayudar gracias
Hola Felipe! Tienes que instalar la librería. Desde el IDE Arduino es muy sencillo, puedes buscar por internet como hacerlo. Aun así, tengo pensado publicar como se hace en esta pagina web. Un saludo.
